型号 |

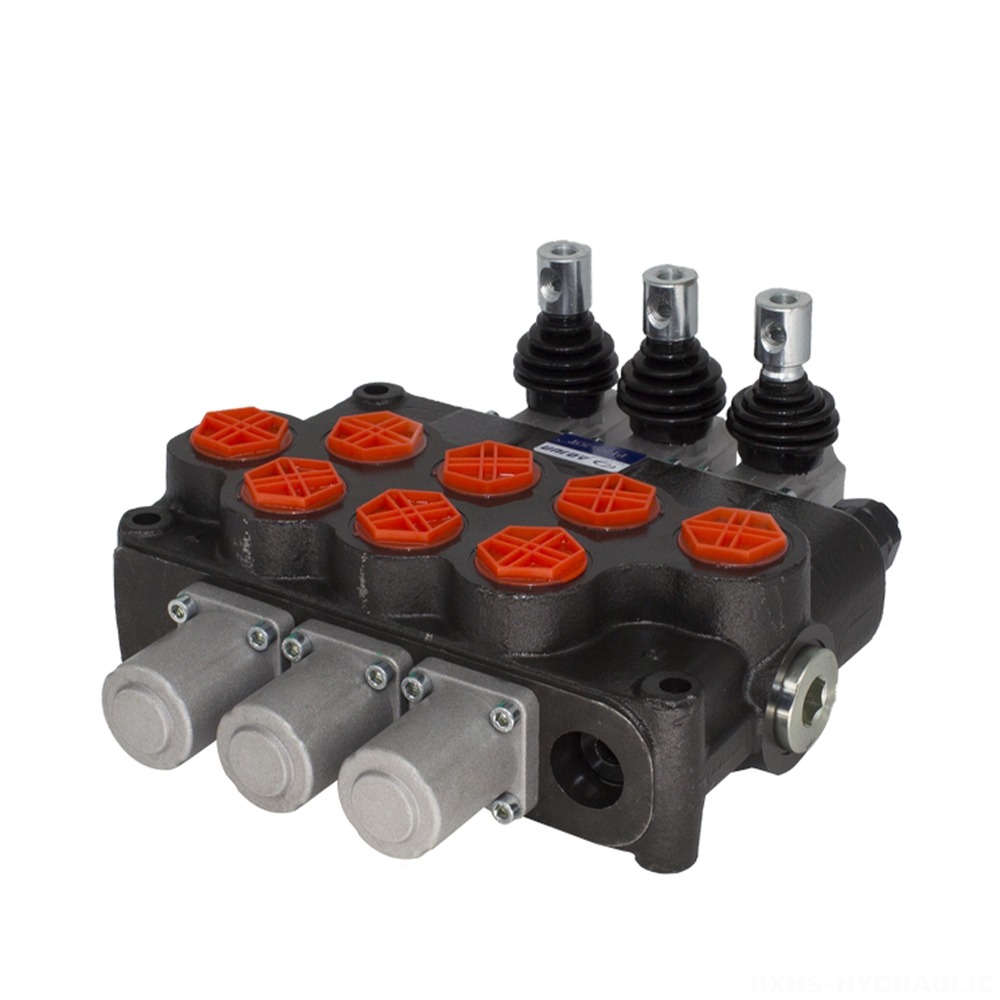

P120 系列液压阀 |
---|---|
压力介质 |
矿物油基液压油 |
标称流量 |
120 升/分钟(31.5 加仑/分钟) |
粘度范围 |
12 CST-400 CST |
工作压力 |
P 端口最大 250 巴 |
内部泄漏 |
160 巴、50℃ 条件下 15 毫升/分钟 |
环境温度 |
-40°C至+80°C(-40°F至+176°F) |
阀芯行程 |
±6毫米 |
阀门结构 |
单体阀 |
阀门表面 |
磷化处理 |
阀门部分 |
1-7 节 |
防锈等级 |
中性盐雾试验,48 小时 |
说明
相关产品
P40/P80/P120 多路换向阀
有库存
流量 |
40~120 升/分钟 |
---|---|
线轴数量 |
1~7 节 |
泄压阀设定压力 |
100~250 巴 |
控制类型 |
手动、电缆、电磁阀、气动、电动液压 |
线轴类型 |
3 位,双作用,3 位.双作用.A 和 B 打开,3 位,双作用 A 打开.B 阻塞,3 位,双作用 A 阻塞.B 打开,3 位,在 A 中单作用.A 打开,4 位,双作用,带第 4 个浮动位置 |
线轴返回类型 |
3 个位置,弹簧复位,3 个位置,弹簧复位,在 a 和 b 处制动,3 个位置,弹簧复位,在 a 处制动,3 个位置,弹簧复位,在 b 处制动,4 个位置.弹簧复位,在第 4 个位置制动,4 个位置.在所有 4 个位置制动,3 个位置.在 0、a 和 b 处制动,2 个位置(0.b),弹簧复位,2 个位置(0.a).弹簧复位 |
端口尺寸 |
G1/4,G3/8,G1/2,G3/4,G1,M16X1.5,M18X1.5,M20X1.5,M22X1.5,M27X2,5/8-12UNF,3/4-16UNF,7/8-14UNF,1-12UNF,11/8-12UNF,NPT3/8,NPT1/2,NPT3/4,NPT1 |
DCV 分段换向阀
有库存
流量 |
20~200 升/分钟 |
---|---|
线轴数量 |
1~12 个线轴 |
入口截面类型 |
侧进气口,带减压阀,进气口位于进气部分顶部,出气口位于出气部分(仅适用于 DCV60-100,见表 7F5-8),顶部进气口,带减压阀,进气口和出气口位于进气部分顶部(仅适用于 DCV60-100,与表 7 中的 F7 一致)。 |
泄压阀设定压力 |
100~250 巴 |
控制类型 |
手动、操纵杆、电缆、电磁铁、气动、电动液压、电动气动 |
线轴类型 |
3 位,双作用,3 位.双作用.A 和 B 打开,3 位,双作用 A 打开.B 阻塞,3 位,双作用 A 阻塞.B 打开,3 位,在 A 中单作用.A 打开,4 位,双作用,带第 4 个浮动位置 |
端口尺寸 |
G1/4,G3/8,G1/2,G3/4,G1,M16X1.5,M18X1.5,M20X1.5,M22X1.5,M27X2,5/8-12UNF,3/4-16UNF,7/8-14UNF,1-12UNF,11/8-12UNF,NPT3/8,NPT1/2,NPT3/4,NPT1 |
